中恒ZHTS系列交直流一體化電源系統解決方案,針對傳統變電站內站用電源自動化程度低、 系統管理復雜、信息共享困難等問題。將變電站內交流電源、直流電源、UPS/INV電源、通信電源等電源系統,通過網絡(luò )通信、一體化監控、 系統聯動等方式組合成一體化電源系統。實現站用電源安全化、網絡(luò )智能化,解決了傳統分離式電源系統的弊端,提高了變電站智能化水平及站用電源管理水平, 提高了電源系統的可靠性和靈活性,減少了工程總投資,降低了全壽命周期維護費用。
簡化采購及施工流程,降低總投資金額,減少全壽命周期成本。
由監控中心單元兼容各部分監控單元,統一接口,統一規約接入綜合自動化系統。
在一體化監控器或遠方管理系統可實時查看站用電源各子系統電量、開關量、事件等內容信息,并可實現遠程控制,實現站用電源四遙功能。

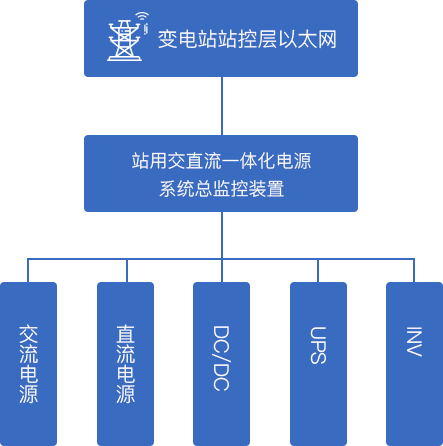

各電源子系統智能設備通過通信網絡(luò )接入一體化監控器,一體化監控器通過A/B網絡(luò )口接入綜自/調度系統。
統一設計風格,保持外觀一致,減少了重復配置,減.少了組屏數,節約設備成本、節省占地空間。
減少了蓄電池組類型配置,將操作電源蓄電池組、UPS蓄電池組通信電源蓄電池組合并成為一組蓄電池。
ZHDCS/T系列晶閘管整流電源系統是中恒對海外電網系統的可靠性進行了分析,基于多年的研發和設備運行經驗,采用可控硅作為整流器件的供電系統,其原理是交流輸入電壓經工頻變壓器降壓,再由可控硅整流,輸出穩定可靠的直流電。充電器采用AC-DC轉換器對電池進行平滑電壓充電。
分屏系統I由一面充饋電一體屏、一面或多面電池屏組成,充饋電屏包括整流模塊、監控系統、絕緣監測儀、降壓?jiǎn)卧蛇x硅鏈)、交流配電單元和直流饋電單元組成。
分屏系統II由一面充電屏、一面饋電屏和多面電池屏組成,充電屏包括交流配電、整流模塊、監控系統、降壓?jiǎn)卧蛇x硅鏈);饋電屏包括絕緣監測儀、直流饋電單元。
